Ikea Lillviken mosogató szifon

A mosogatószifon nem túl bonyolult találmány mondhatnánk azt is, ˝Aki egyet látott látta mindet˝

Ez valóban így van a hagyományos szifonoknál viszont az IKEA Lillviken szifon bekötése teljesen eltér ettől.

Azért hívom fel rá a figyelmet, mert tapasztalatunk szerint a vízszerelők nagy része rosszul köti be a szifont, ami így hosszú távon hibás működéshez, rosszabb esetben a szekrényt elárasztó vízhez vezethet.

A képen egy Ikea Lillviken szifon látható, ami 1 medencés mosogatóhoz való.

Részei:

1 . Lefolyó szűrő a szifonnal és a tisztító nyílással

2 . Túlfolyó elem

3 . Flexibilis bekötőcső

4 . Fali csatlakozó elem 40-50 mm + tömítőgyűrű (utóbbi a képen nem látszik)

A Lillviken szifon felépítését tekintve egy csőszifon, amit mosogatógép csatlakozással és tisztító nyílással láttak el.

ikea lillviken

(Forrás: ikea.com)

Ikea Lillviken mosogató szifon beszerelése (video)

Gyakori hiba, amit több vízvezeték szerelő is elkövet az IKEA mosogató szifon bekötésénél.

Az alap, szerelési probléma, amivel találkozni szoktunk az, hogy a flexibilis bekötőcső hosszából nem vágnak  le és egy plusz hurkot képez a szifon alatt , holott benne van a leírásban, hogyan kellene csinálni.

 Ennek következményeként egyrészt „Dupla szifonhatás” alakul ki, ami miatt nem folyik le normálisan a víz illetve a bordás csőfalon megtapad a zsír, ami duguláshoz vezet.

Ami ennél is nagyobb gond, hogy a felxibilis cső (3) felső vége nem kapcsolódik, fixen az (1) szifonba csak bele van dugva, emiatt a hosszúra hagyott bekötőcsőben felgyülemlő víz súlya kihúzhatja a bekötőcsövet a helyéről.

Ha ez, épp akkor történik, amikor nincs otthon senki és a mosogatógép pedig épp működik a kifolyó szennyvíz elárasztja a lakást, ennek az eredményét valószínűleg mindenki el tudja képzelni.

Ikea mosogató szifon hibás bekötése

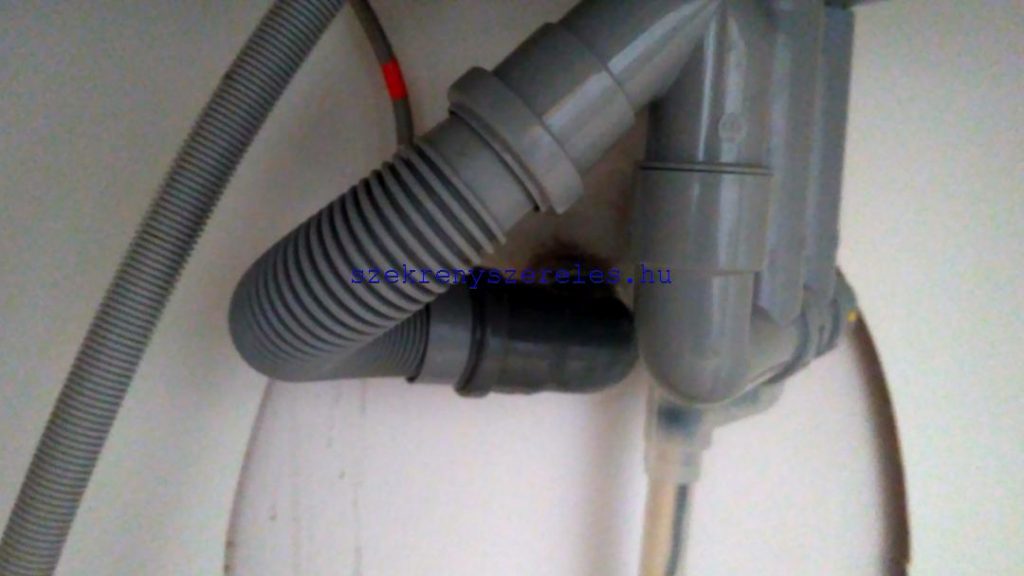

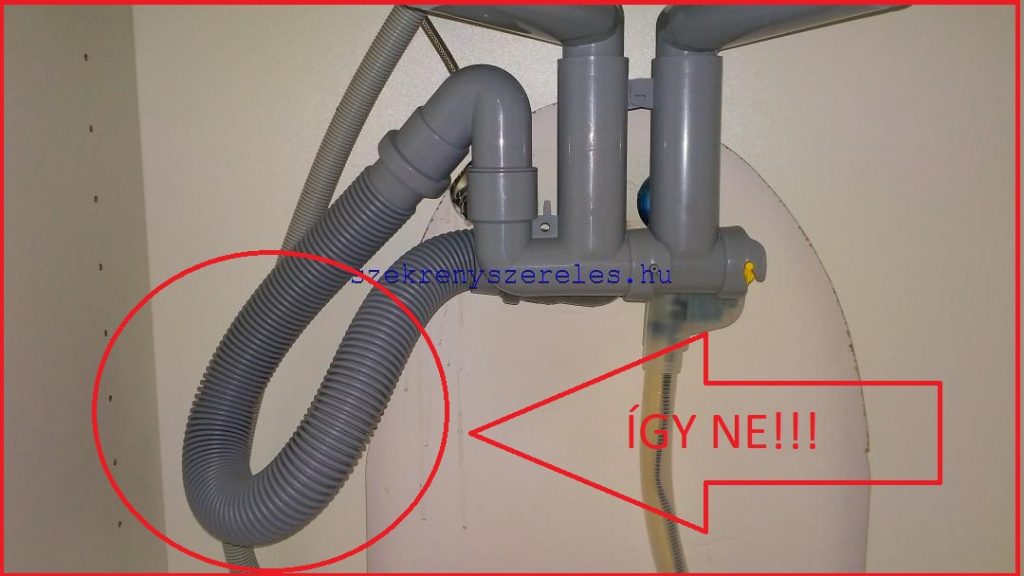

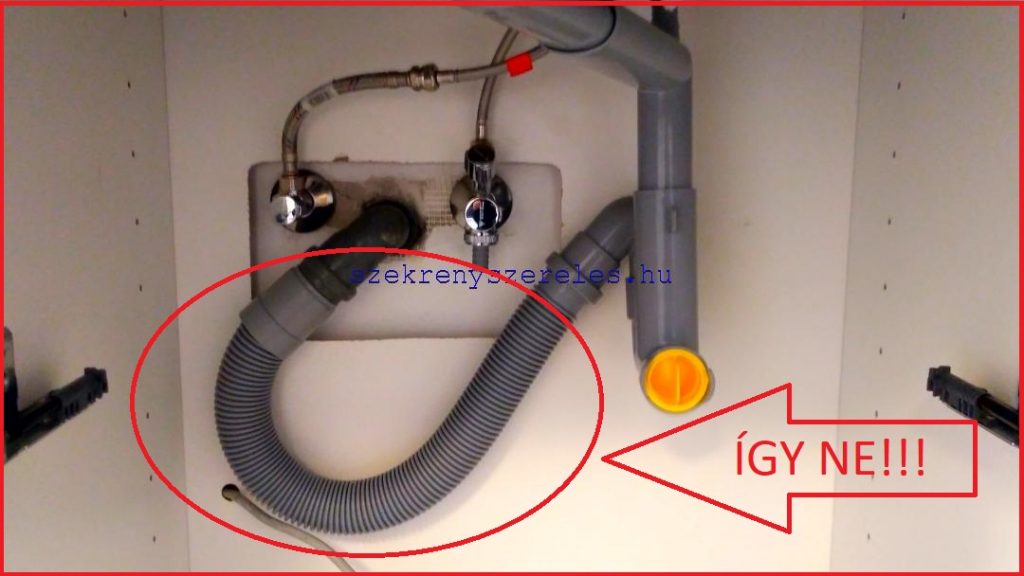

Alább egy halmozottan problémás bekötés látható a hurkosra hagyott bekötőcsövön kívül egy könyököt is berakott a szerelő, ami ráadásul lefelé áll, így a fenti hibákon kívül még plusz egy csatlakozás, ahol a víz súlyától kieshet a flexibilis bekötőcső.

Ikea mosogató szifon hibás bekötése

A helyesen bekötött IKEA szifon a méretre vágott bekötő csővel.

Ikea mosogató szifon bekötése

A helyes bekötés lépései

Az IKEA mosogató szifon helyes bekötése a hozzá mellékelt rajz szerint történik.

Mivel Magyarországon nem túl gyakran fordul elő a padlóból kiálló lefolyó csonk így azt a szerelést nem taglaljuk de a rajz természetesen tartalmazza azt is

Az alábbi képeken sorra vesszük a szerelés főbb lépéseit.

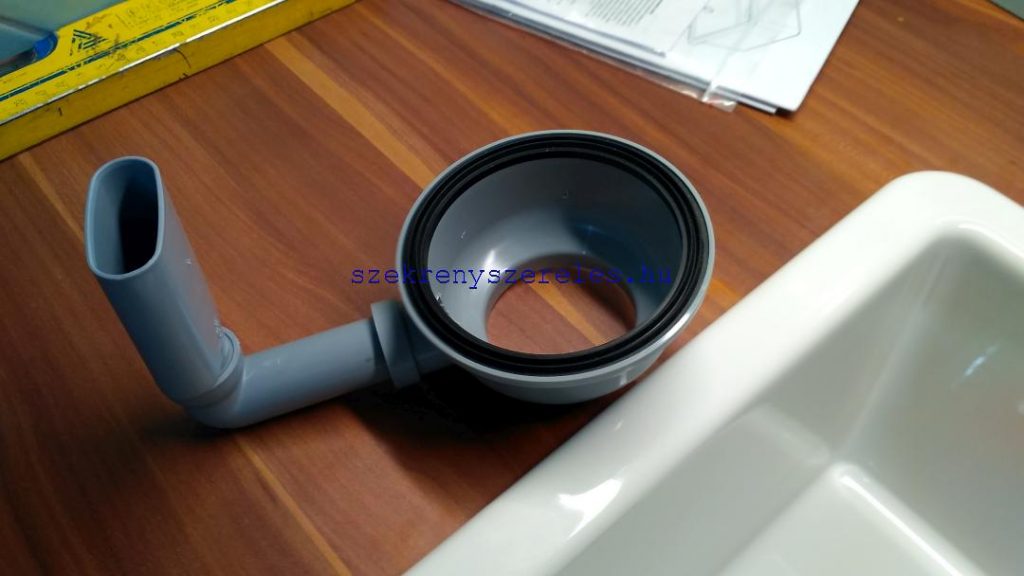

A túlfolyó elemet szereljük fel a medence hátuljára majd az alsó belógó részt a medence lefolyó nyílásának pereménél jelöljük meg.

Ikea mosogató szifon bekötés lépései

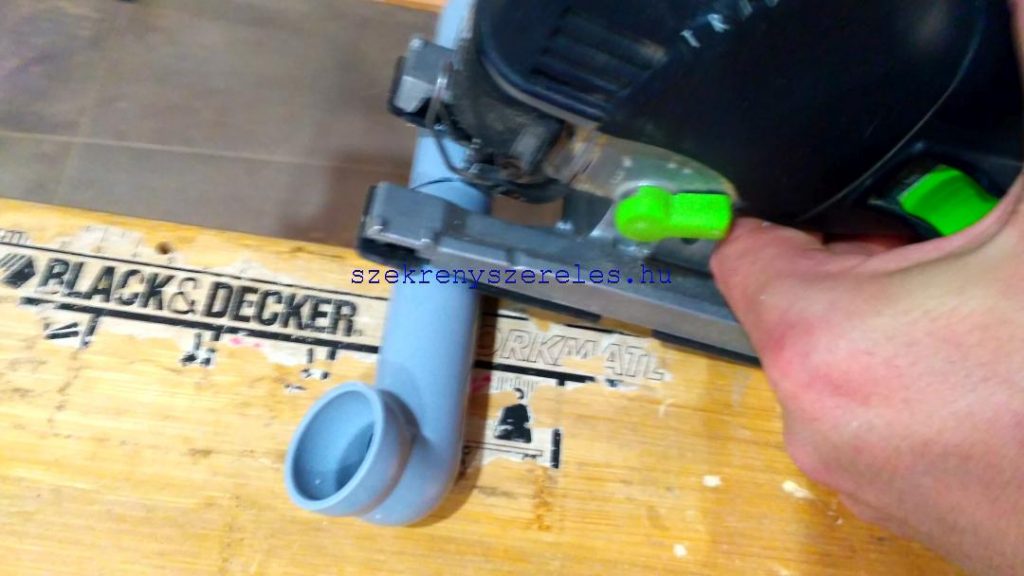

A túlfolyó csövet vágjuk le a jelölésnél. (egy éles késsel is levágható)

Ikea mosogató szifon bekötés lépései

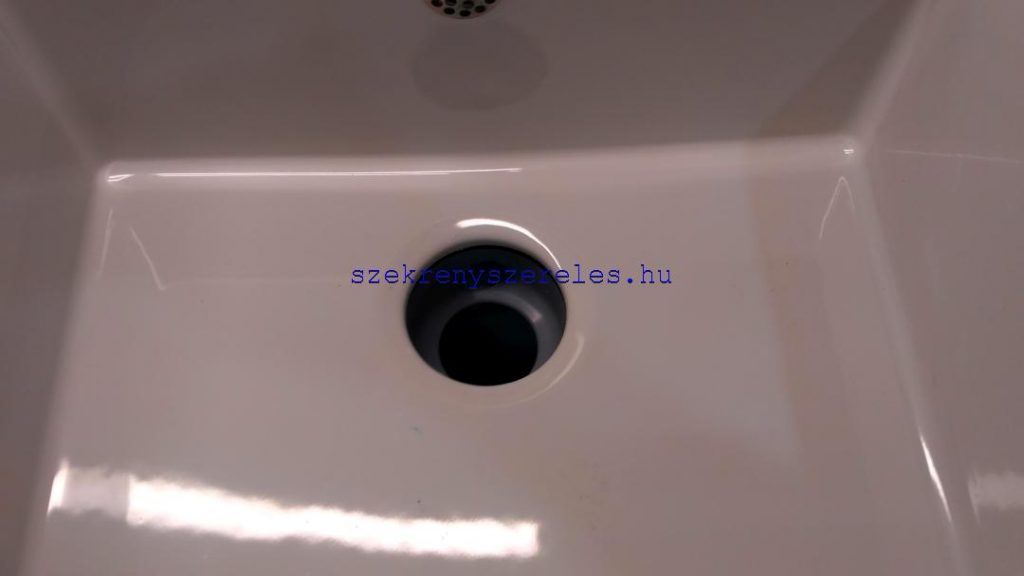

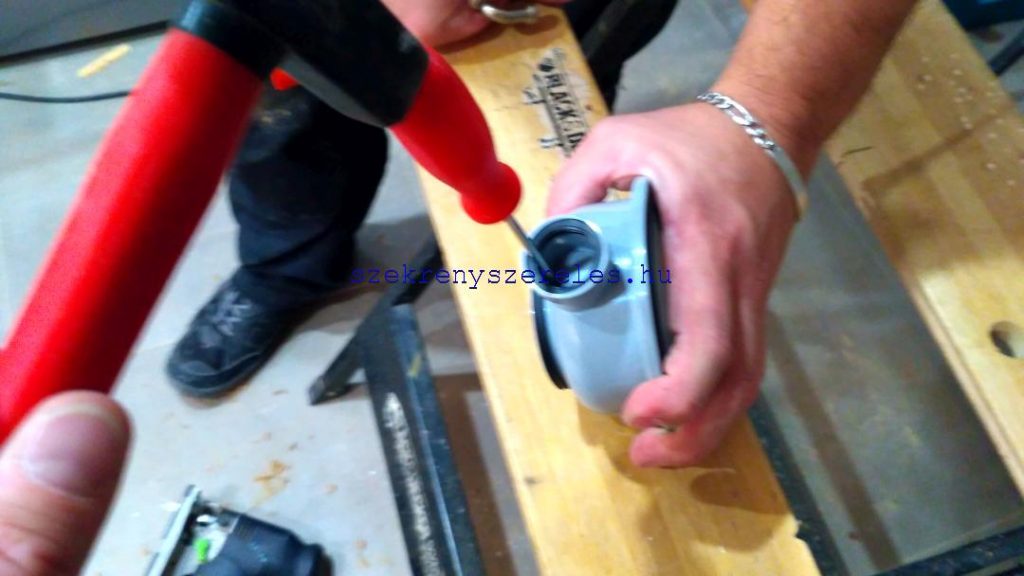

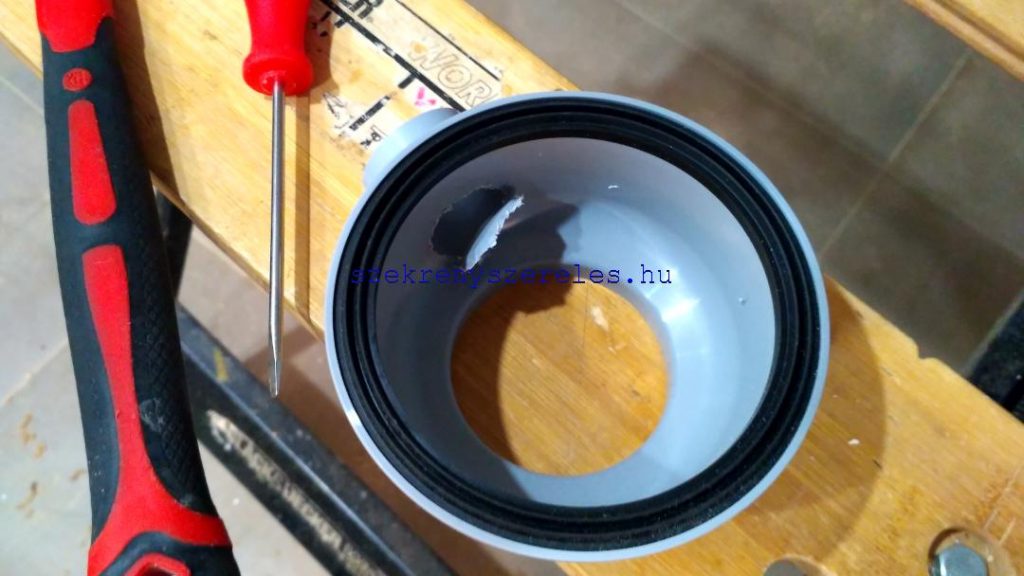

A lefolyó csészén törjük ki a túlfolyó nyílását egy kis csavarhúzóval és kalapáccsal, majd a kieső darabot távolítsuk el.  (2 medencés lefolyó esetén csak az egyik csészét törjük ki)

Ikea mosogató szifon bekötés lépései
Ikea mosogató szifon bekötés lépései
Ikea mosogató szifon bekötés lépései

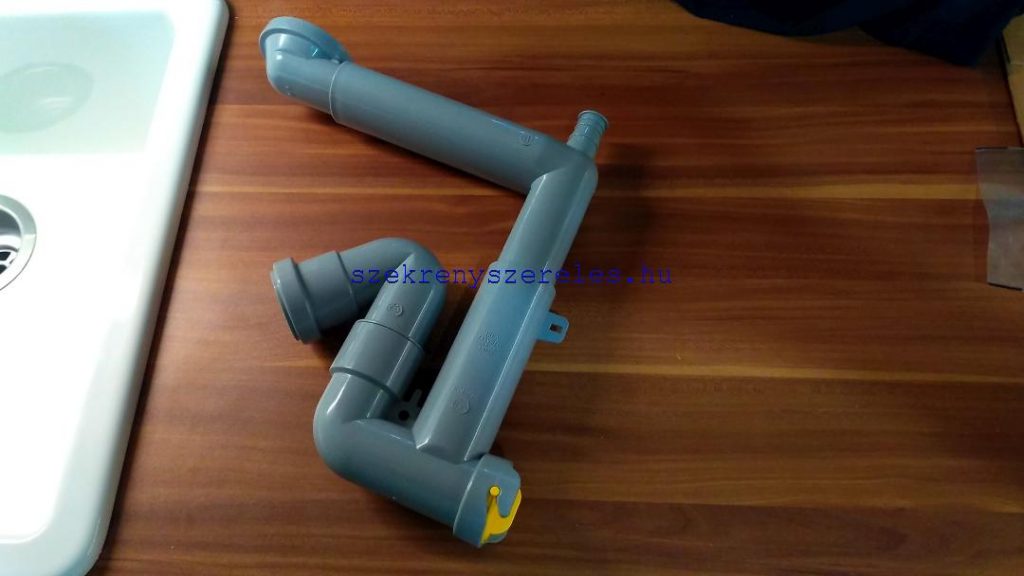

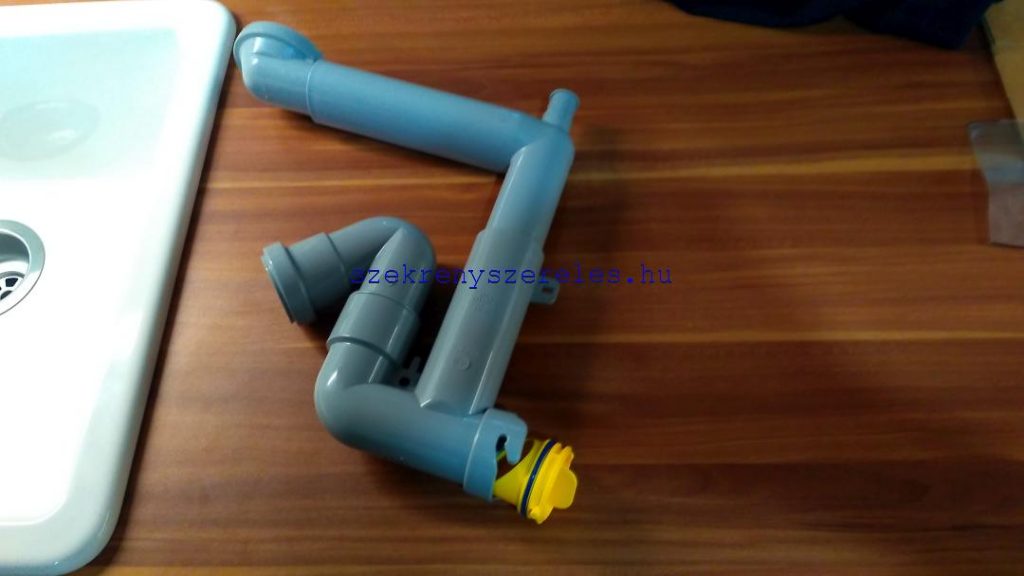

 A szifonba helyezzük be a sárga zárófedelet az ábra szerint és forgassuk jobbra amig bepattan a helyére. A fekete tömitő gyűrűt ellenőrizzük, hogy megfelelően rajta van a sárga zárófedélen.

Ikea mosogató szifon bekötés lépései
Ikea mosogató szifon bekötés lépései
Ikea mosogató szifon bekötés lépései

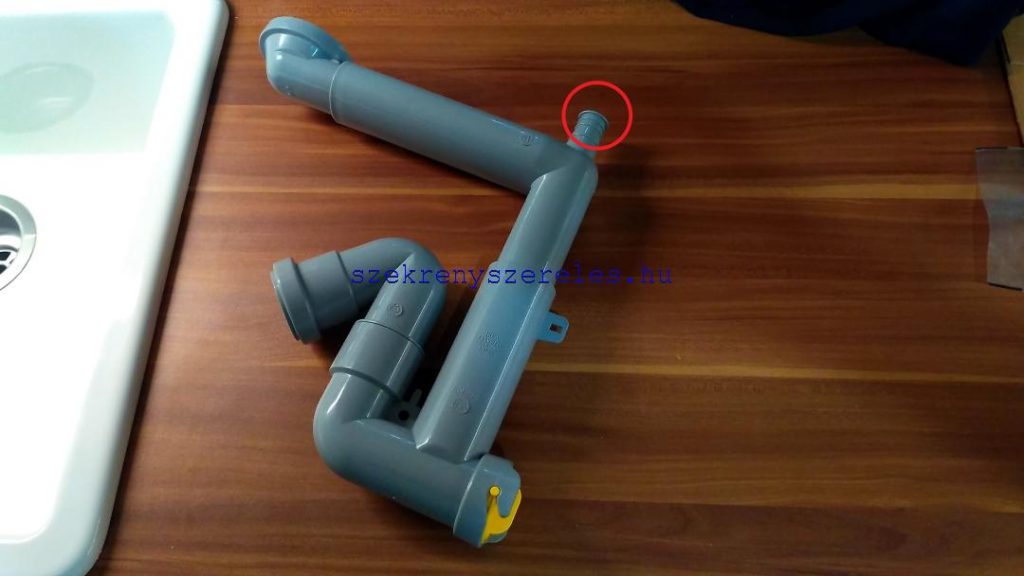

Ha mosogatógép is van, vágjuk le a csatlakozó rész tetejét majd beépítés után bilinccsel rögzítsük a kifolyócsövet.

(A fenti képen a csatlakozó tető nincs levágva! )

Ikea mosogató szifon bekötés lépései

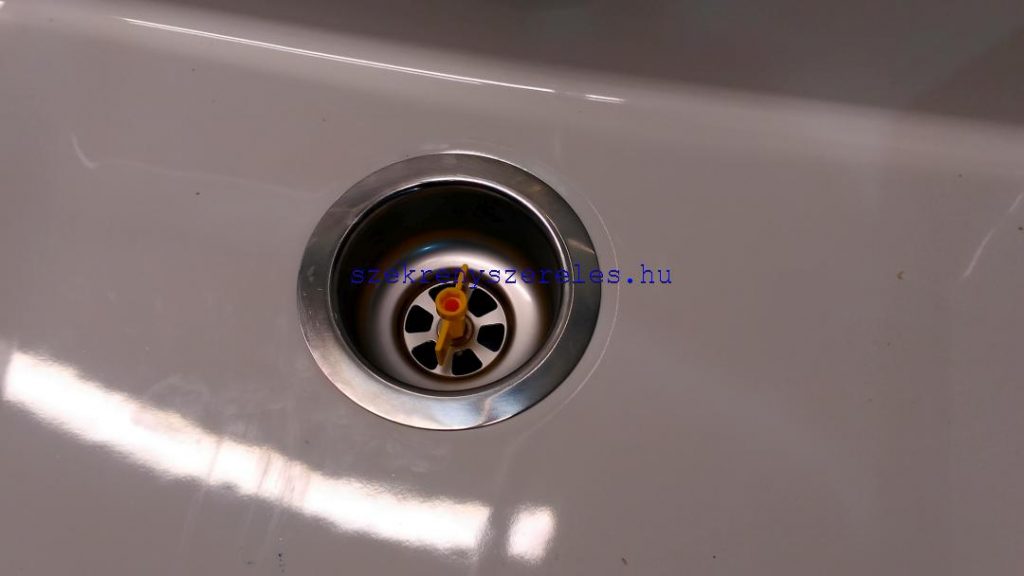

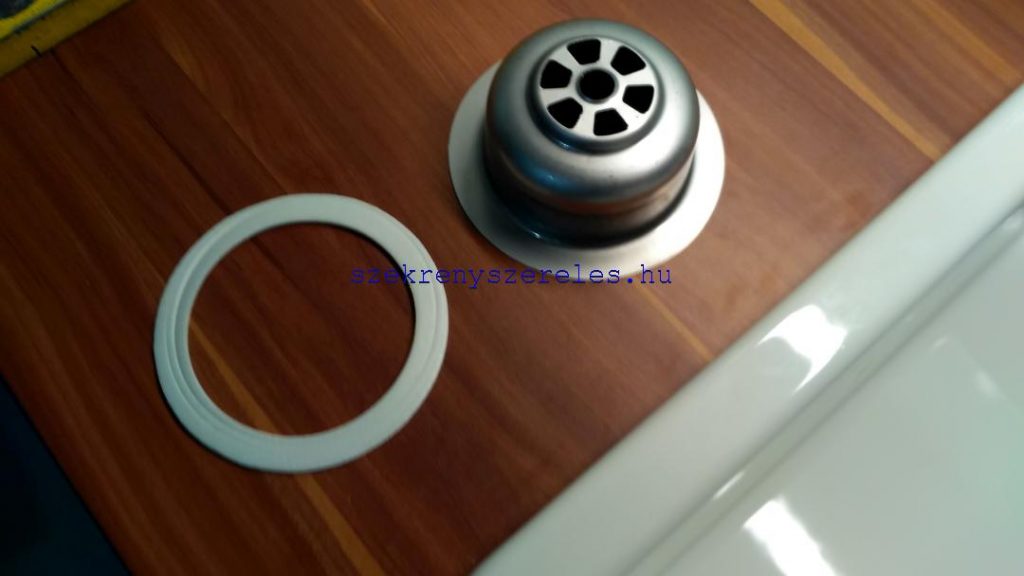

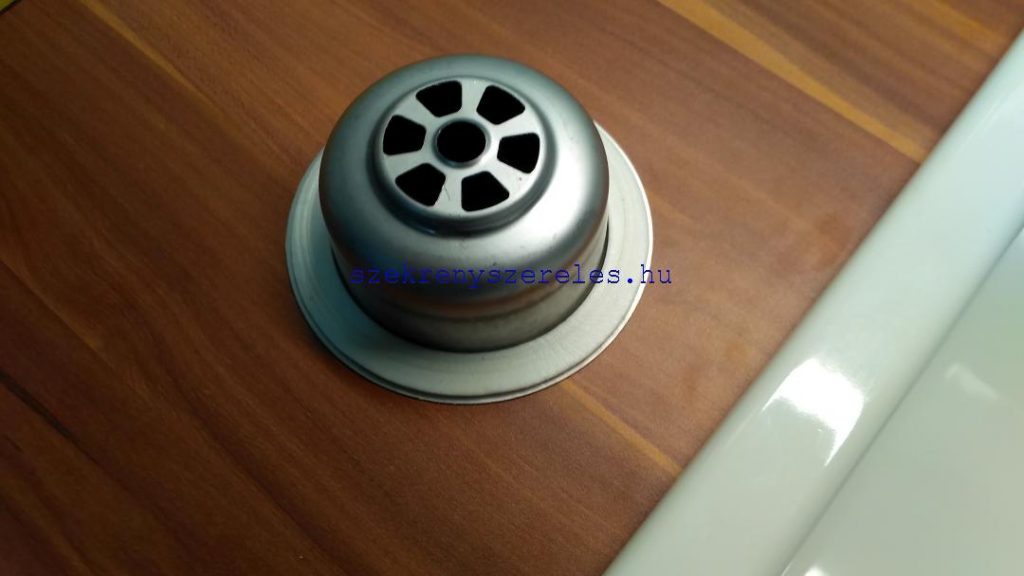

A lefolyó szűrőt alatta a fehér tömítő gyűrűvel helyezzük a tálcába, majd a szifont az alsó csészére pattintjuk, ezután a mellékelt kis sárga kulccsal és csavarral stabilan rögzítjük.

Figyeljünk arra, hogy a csavar meghúzása előtt a szifon részt a szekrény hátulja felé pozícionáljuk, amennyire lehet közel a lefolyó fali kiálláshoz.

A túlfolyó cső mindig a szifon irányába lejtsen.

Ikea mosogató szifon bekötés lépései
Ikea mosogató szifon bekötés lépései
Ikea mosogató szifon bekötés lépései
Ikea mosogató szifon bekötés lépései
Ikea mosogató szifon bekötés lépései
Ikea mosogató szifon bekötés lépései

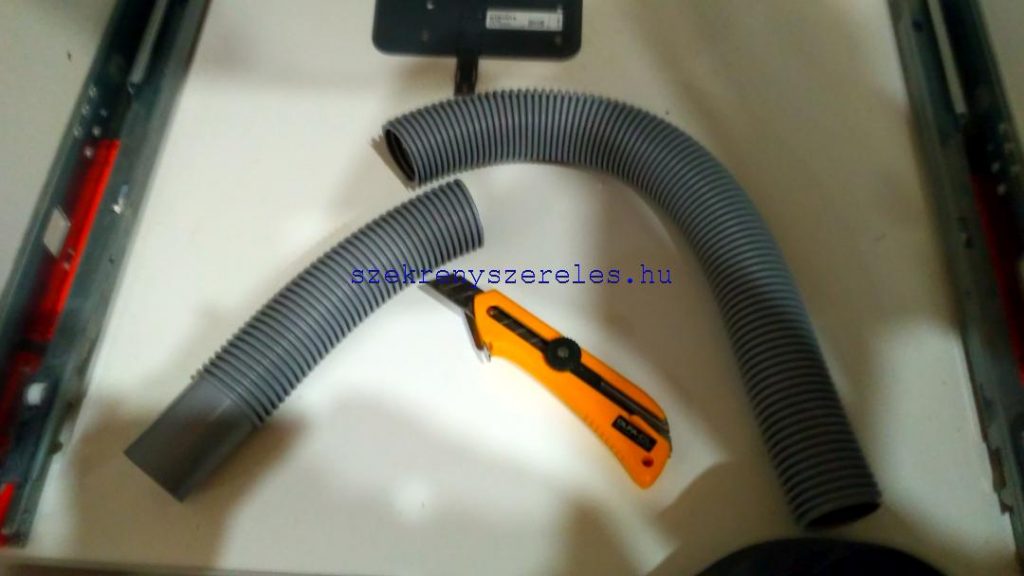

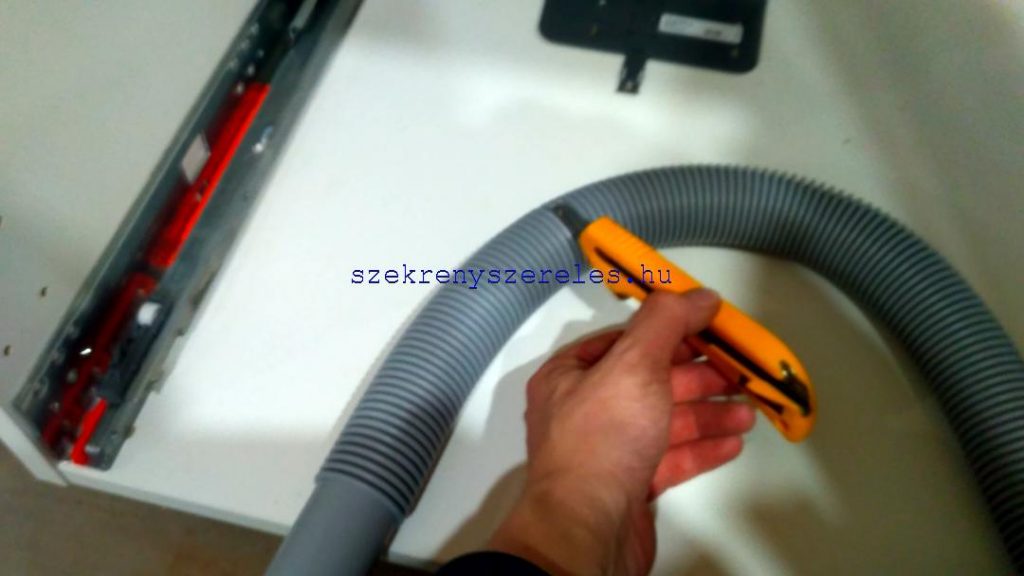

A flexibilis bekötőcsövet a kívánt mértre vágjuk, hogy minél rövidebb úton csatlakozzon a falba.

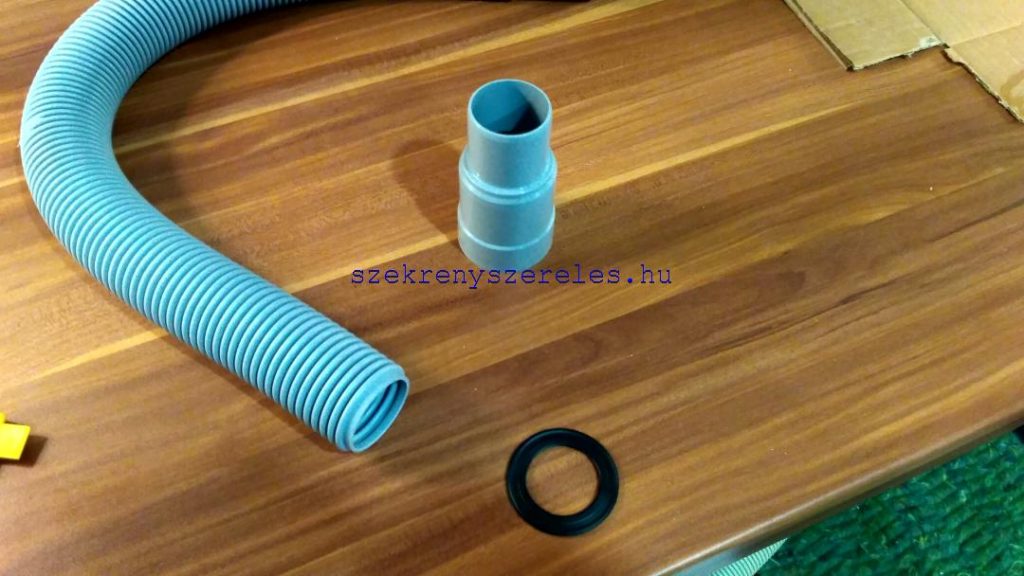

A falban lévő csatlakozó 40 vagy 50 mm átmérőjű lehet , 50 mm cső esetén a szifon fali csatlakozó eleméről az első szűkebb részt le kell vágni de nem tőben ,hanem az 50mm-es résztől kb. 10mm-el előrébb.

Ikea mosogató szifon bekötés lépései
Ikea mosogató szifon bekötés lépései
Ikea mosogató szifon bekötés lépései

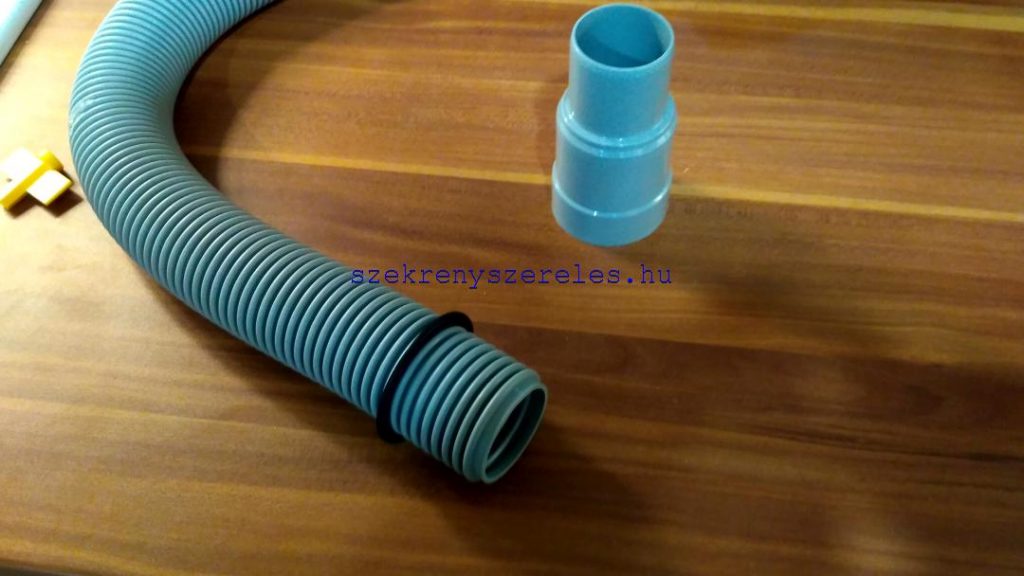

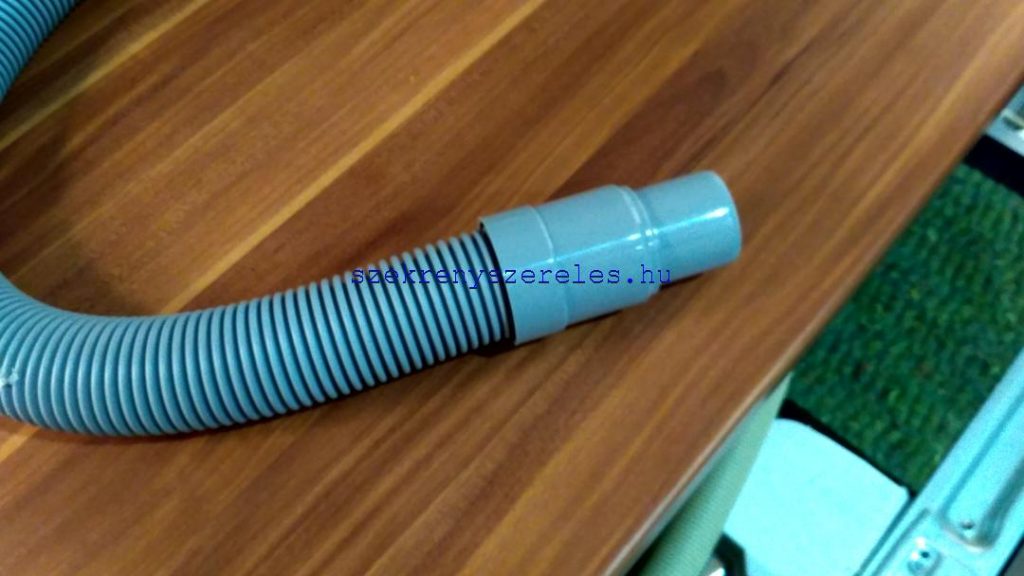

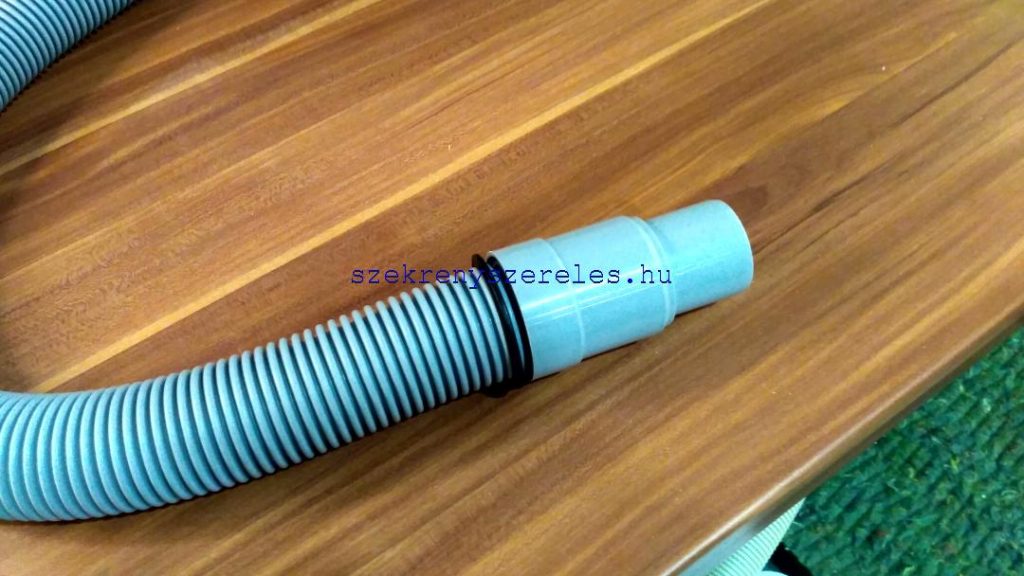

A méretre vágott bekötőcső végére fel kell húzni a mellékelt fekete gumigyűrűt úgy, hogy a 8. borda mögé üljön be körben.

Ikea mosogató szifon bekötés lépései
Ikea mosogató szifon bekötés lépései
Ikea mosogató szifon bekötés lépései
Ikea mosogató szifon bekötés lépései

A kész bekötött szifon

A lefolyóba dugjuk be a záródugót, majd töltsük fel a medencét a túlfolyó részig vízzel.

 Végül húzzuk ki a dugót és ellenőrizzük, nem e szivárog.

bekötött ikea mosogató szifon

Ha mindent jól csináltunk, akkor már mosogathatunk is. 🙂
